Revit-библиотека: чугунные секционные радиаторы и регистры из гладких труб

Создал в Revit семейства радиаторов чугунных секционных и семейства регистров из гладких труб. Если нужно запроектировать отопление в гараже, на автомойке или в цеху, то ничего лучше этого «старья» не найти.

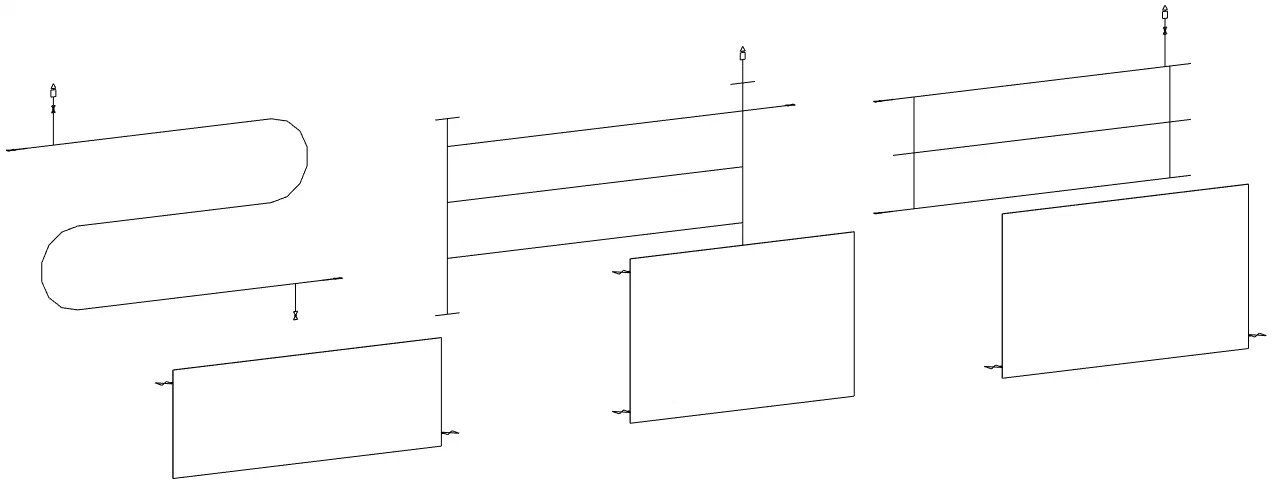

Секционные радиаторы следующих типов: МС-140-500, МС-140-300, МС-90-500 и МС-90-300. Регистры из гладких труб — секционные, колончатые и змеевиковые. У каждого прибора по две версии: с арматурой и без. Для регистров есть скрипты Динамо, которые формируют наименования.

Параметры семейств

Секционные радиаторы четырёх типов, давайте на примере одного радиатора посмотрим свойства, они будут одинаковыми у всех семейств.

Пользователь может вручную задавать количество секций, отступ от стены и уровня, а также сторону подключения. В случае с приборами с арматурой можно включать или выключать арматуру на подаче и обратке. Для спецификации можно включить подсчёт по количеству секций, а не штуками.

Стороны подключения следующие:

·        боковое с левой стороны, подача сверху;

·        боковое с правой стороны, подача сверху;

·        крестом (диагональное), подача сверху с левой стороны;

·        крестом (диагональное), подача сверху с правой стороны;

·        крестом (диагональное), подача снизу с левой стороны;

·        крестом (диагональное), подача снизу с правой стороны;

·        нижнее (седловое) с левой стороны;

·        нижнее (седловое) с правой стороны.

Выбираете из выпадающего списка — точки подключения сами меняют положения.

В параметрах типа есть «ADSK_Диаметр условный» — можно менять значения на 15 и 20 мм, в соответствии с ними будет меняться диаметр арматуры у семейств с вложенными семействами кранов.

Расчёты

В приборах есть расчёт тепловой мощности. Он носит справочный характер, ориентироваться на него стоит только в том случае, если вам подходит эта методика. Для каждого прибора есть параметр с теплоотдачей одной секции, количество секций и поправочный коэффициент на нестандартный тепловой напор.

При температурном напоре в 70 °С коэффициент равен 1, в остальных случаях меняется по формуле, её я вывел на основе данных из паспорта секционного радиатора, который нашёл в интернете.

Для расчёта температурного напора есть параметр экземпляра «ADSK_Температура в помещении» и два параметра типа «ADSK_Температура подающей линии» и «ADSK_Температура обратной линии». Меняйте их под параметры своих систем и помещений, значение пересчитается.

Если вам не подходит такой расчёт, то или отредактируйте семейство и внесите свои формулы, или воспользуйтесь параметром «Тепловая мощность_Пользовательская» — когда значение в нём не равно нулю, оно заносится в параметр «ADSK_Тепловая мощность».

Расход воды через прибор определяется по величине теплопотерь, отнесённых к прибору через параметр «ADSK_Теплопотери». Потери давления не рассчитываются, информации по ним не нашёл.
