Revit-библиотека: фланцы трубопроводные по ГОСТ
Расширил библиотеку фланцев. До этого она шла как составная часть библиотеки резьбовых элементов, но теперь разрослась, поэтому выделяю в отдельную.

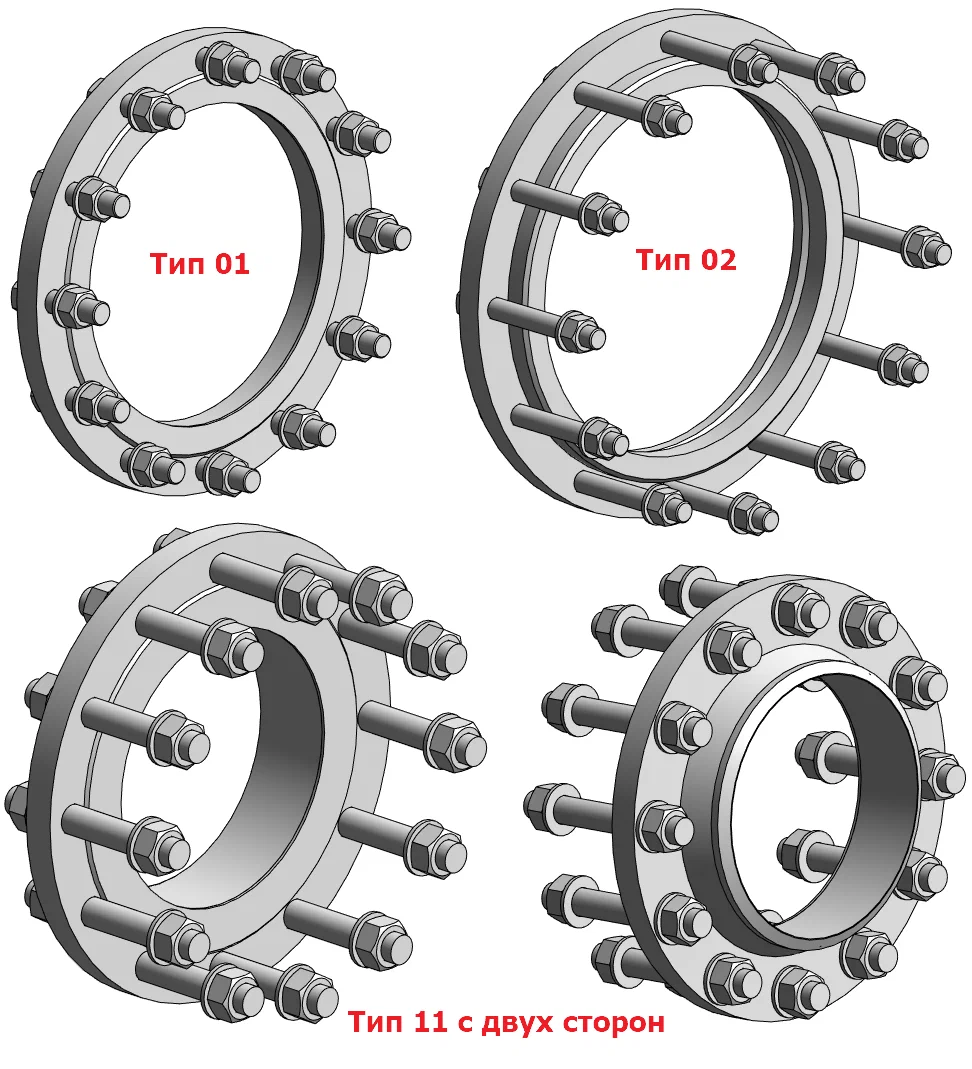

Рисунок 1. Фланцы по ГОСТ 33259-2015
Состав библиотеки
В библиотеке фланцы по старым и новым ГОСТам:
· плоский по ГОСТ 12820-80;
· приварной встык по ГОСТ 12821-80;
· плоский по ГОСТ 33259-2015 — тип 01;
· плоский свободный на приварном кольце по ГОСТ 33259-2015 — тип 02;
· приварной встык по ГОСТ 33259-2015 — тип 11;
· комплект для межфланцевого соединения, тип 01;
· комплект для фланцевого соединения, тип 01.
Комплекты являются общими вложенными семействами и нужны для добавления в другие семейства.
Например, если нужен межфланцевый обратный клапан, то можете скачать его из интернета или сделать сами. В проекте добавлять фланцы к каждому клапану неудобно, поэтому проще интегрировать их прямо в семейство клапана.
Открываете семейство клапана, добавляете комплект для межфланцевого соединения, выставляете в нужное положение и настраиваете параметры. Подробнее об этом в видеоролике ниже. После этого можно расставлять арматуру, она сразу будет идти с фланцами, которые попадут в спецификацию вместе с крепежом.
Уровни детализации
Фланцы с отверстиями и крепежом — серьёзная нагрузка для Ревита. Поэтому разработал по 4 версии каждого фланца, отразил разницу в виде суффиксов LOD200, LOD250, LOD300, LOD400.
· LOD200 — геометрия фланца без отверстий, креплений и паронитовой прокладки, только диск фланца;
· LOD250 — геометрия фланца без отверстий, можно выбирать и учитывать в спецификациях крепления и паронитовую прокладку, но их геометрия не проработана;
· LOD300 — геометрия фланца с отверстиями, можно выбирать и учитывать в спецификациях крепления и паронитовую прокладку, но их геометрия не проработана;
· LOD400 — геометрия фланца с отверстиями, крепления проработаны геометрически и учитываются в спецификации, геометрия паронитовой прокладки не проработана, но прокладку можно учитывать в спецификациях.

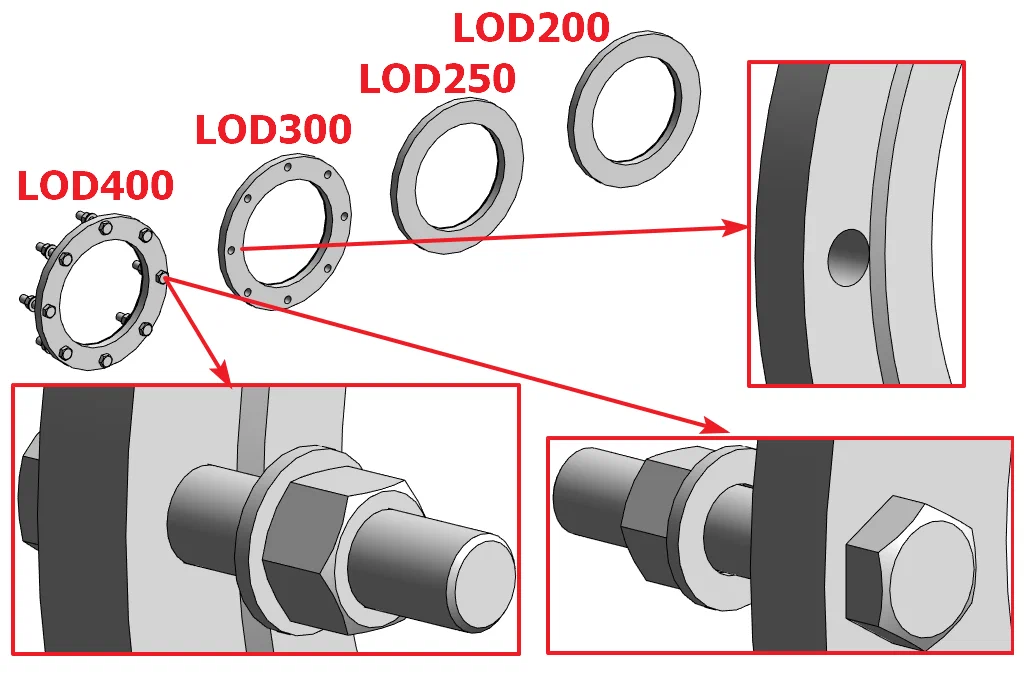

Рисунок 2. Уровни проработки фланцев на примере плоского фланца по ГОСТ 12820-80
Если нужно показать высоко детализированные узлы, то можете использовать для этих видов фланцы с LOD 400, а в остальной модели — LOD 250, чтобы не так сильно нагружать проект, но при этом учесть крепёж.
